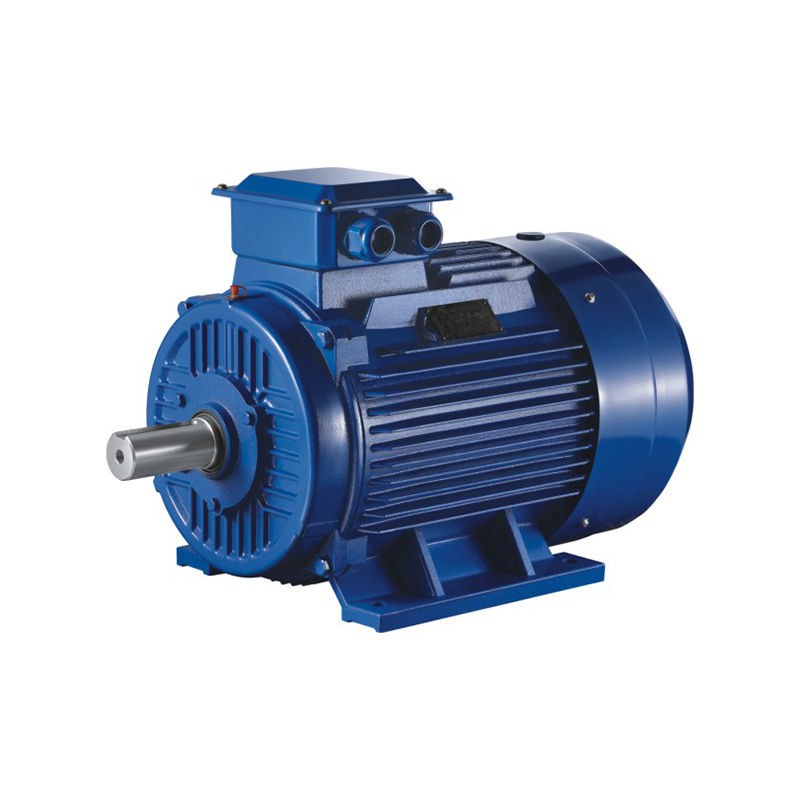

Серия YE4 представляет собой полностью новую конструкцию сверхвысокоэффективного низковольтного трехфазного асинхронного электродвигателя, выполненного из высокопрочного чугуна. Отличается высокой эффективностью, исключительной надежностью, эстетичным внешним видом, низким уровнем шума и незначительной вибрацией. Предназначен для использования в вентиляторах, насосах, компрессорах и инженерной технике, а также в других промышленных областях, требующих энергосбережения и непрерывной работы.
| Температура окружающей среды | от -15℃ до +40℃ |
| Относительная влажность | не более 90% (при температуре ниже 20℃) |
| Номинальное напряжение | 380 В |
| Частота сети | 50 Гц |
| Класс изоляции | F |
| Режим работы | Продолжительный (S1) |
| Способ охлаждения | IC411 |
| Степень защиты | IP55 |
| Схема соединения обмоток | Звезда (Y) — для двигателей до 3 кВт включительно Треугольник (Δ) — для двигателей свыше 3 кВт |
| Модели | Мощность | При полной нагрузке | Уровень шума дБ(А) | Уровень вибрации (мм/с) | Отношение пускового момента к номинальному | Отношение максимального момента к номинальному | Отношение пускового тока к номинальному | ||||
| (кВт) | (л.с.)
|
Ток (А) | Частота вращения (об/мин) | КПД (%) | Коэффициент мощности (Cos φ) | ||||||
| Синхронная частота вращения 3000 об/мин (2п) | |||||||||||
| YE4-80M1-2 | 0,75 | 1 | 1,64 | 2875 | 83,5 | 0,83 | 62 | 1,6 | 2,2 | 2,3 | 8,5 |
| YE4-80M-2 | 1,1 | 1,5 | 2,36 | 2875 | 85,2 | 0,83 | 62 | 1,6 | 2,2 | 2,3 | 8,5 |
| YE4-90s 2 | 1,5 | 2 | 3,1 | 2890 | 86,5 | 0,85 | 67 | 1,6 | 2,2 | 2,3 | 9,0 |
| YE4-90L-2 | 2,2 | 3 | 4,42 | 2890 | 88,0 | 0,86 | 67 | 1,6 | 2,2 | 2,3 | 9,0 |
| YE4-100L-2 | 3 | 4 | 5,9 | 2900 | 89,1 | 0,87 | 74 | 1,6 | 2,2 | 2,3 | 9,5 |
| YE4-112M-2 | 4 | 5,5 | 7,7 | 2920 | 90,0 | 0,88 | 77 | 1,6 | 2,2 | 2,3 | 9,5 |
| YE4-132S1-2 | 5,5 | 7,5 | 10,5 | 2920 | 90,9 | 0,88 | 79 | 1,6 | 2,0 | 2,3 | 9,5 |
| YE4-132S2-2 | 7,5 | 10 | 14,0 | 2920 | 91,7 | 0,89 | 79 | 1,6 | 2,0 | 2,3 | 9,5 |
| YE4-160M1-2 | 11 | 15 | 20,3 | 2950 | 92,6 | 0,89 | 81 | 2,2 | 2,0 | 2,3 | 9,5 |
| YE4-160M2-2 | 15 | 20 | 27,5 | 2950 | 93,3 | 0,89 | 81 | 2,2 | 2,0 | 2,3 | 9,5 |
| YE4-160L-2 | 18,5 | 25 | 33,7 | 2950 | 93,7 | 0,89 | 81 | 2,2 | 2,0 | 2,3 | 9,5 |
| YE4-180M-2 | 22 | 30 | 40,0 | 2965 | 94,0 | 0,89 | 83 | 2,2 | 2,0 | 2,3 | 9,5 |
| YE4-200L1-2 | 30 | 40 | 54,2 | 2970 | 94,5 | 0,89 | 84 | 2,2 | 2,0 | 2,3 | 9,0 |
| YE4-200L2-2 | 37 | 50 | 66,6 | 2970 | 94,8 | 0,89 | 84 | 2,2 | 2,0 | 2,3 | 9,0 |
| YE4-225M-2 | 45 | 60 | 80,9 | 2975 | 95,0 | 0,89 | 86 | 2,2 | 2,0 | 2,3 | 9,0 |
| YE4-250M-2 | 55 | 75 | 98,5 | 2980 | 95,3 | 0,89 | 89 | 2,2 | 2,0 | 2,3 | 9,0 |
| YE4-280S-2 | 75 | 100 | 133,9 | 2980 | 95,6 | 0,89 | 91 | 2,2 | 1,8 | 2,3 | 8,5 |
| YE4-280M-2 | 90 | 12 | 160,0 | 2980 | 95,8 | 0,89 | 91 | 2,2 | 1,8 | 2,3 | 8,5 |
| YE4-315S-2 | 110 | 150 | 195,6 | 2985 | 96,0 | 0,89 | 92 | 2,8 | 1,8 | 2,3 | 8,5 |
| YE4-315M-2 | 132 | 180 | 234 | 2985 | 96,2 | 0,89 | 92 | 2,8 | 1,8 | 2,3 | 8,5 |
| YE4-315L1-2 | 160 | 220 | 284 | 2985 | 96,3 | 0,89 | 92 | 2,8 | 1,8 | 2,2 | 8,5 |
| YE4-315L2-2 | 200 | 270 | 354 | 2985 | 96,5 | 0,89 | 92 | 2,8 | 1,8 | 2,2 | 8,5 |
| YE4-355M1-2 | 220 | 375 | 381 | 2985 | 96,5 | 0,91 | 97 | 2,8 | 1,6 | 2,2 | 8,5 |
| YE4-355M2-2 | 250 | 340 | 433 | 2985 | 96,5 | 0,91 | 97 | 2,8 | 1,6 | 2,2 | 8,5 |
| YE4-355L1-2 | 280 | 380 | 484 | 2985 | 96,5 | 0,91 | 97 | 2,8 | 1,6 | 2,2 | 8,5 |
| YE4-355L2-2 | 315 | 430 | 545 | 2985 | 96,5 | 0,91 | 97 | 2,8 | 1,6 | 2,2 | 8,5 |
| YE4-3551-2 | 355 | 475 | 621 | 2985 | 96,5 | 0,90 | 97 | 2,8 | 0,9 | 1,8 | 8,6 |
| YE4-3552-2 | 400 | 535 | 700 | 2985 | 96,5 | 0,90 | 97 | 2,8 | 0,9 | 1,8 | 8,6 |
| YE4-3553-2 | 450 | 600 | 787 | 2985 | 96,5 | 0,90 | 97 | 2,8 | 0,9 | 1,8 | 8,6 |
| Синхронная частота вращения 1500 об/мин (4п) | |||||||||||
| YE4-80M2-4 | 0,75 | 1 | 1,8 | 1425 | 85,7 | 0,74 | 56 | 1,6 | 2,3 | 2,3 | 8,5
|
| YE4-90S-2 | 1,1 | 1,5 | 2,56 | 1440 | 87,2 | 0,75 | 59 | 1,6 | 2,3 | 2,3 | 8,5
|
| YE4-90L-4 | 1,5 | 2 | 3,4 | 1440 | 88,2 | 0,76 | 59 | 1,6 | 2,3 | 2,3 | 9,0
|
| YE4-100L1-4 | 2,2 | 3 | 4,73 | 1455 | 89,5 | 0,79 | 64 | 1,6 | 2,3 | 2,3 | 9,0
|
| YE4-100L2-4 | 3 | 4 | 6,3 | 1455 | 90,4 | 0,80 | 64 | 1,6 | 2,3 | 2,3 | 9,5
|
| YE4-112M-4 | 4 | 5,5 | 8,3 | 1460 | 91,1 | 0,80 | 65 | 1,6 | 2,3 | 2,3 | 9,5
|
| YE4-132S-4 | 5,5 | 7,5 | 11,4 | 1465 | 91,9 | 0,80 | 71 | 1,6 | 2,0 | 2,3 | 9,5
|
| YE4-132M-4 | 7,5 | 10 | 15,2 | 1465 | 92,6 | 0,81 | 71 | 1,6 | 2,0 | 2,3 | 9,5
|
| YE4-160M-4 | 11 | 15 | 21 ,6 | 1470 | 93,3 | 0,83 | 73 | 2,2 | 2,0 | 2,3 | 9,5
|
| YE4-160L-4 | 15 | 20 | 28,9 | 1470 | 93,9 | 0,84 | 73 | 2,2 | 2,0 | 2,3 | 9,5
|
| YE4-180M-4 | 18,5 | 25 | 35,1 | 1475 | 94,2 | 0,85 | 73 | 2,2 | 2,0 | 2,3 | 9,5
|
| YE4-180L-4 | 22 | 30 | 41 ,6 | 1475 | 94,5 | 0,85 | 76 | 2,2 | 2,0 | 2,3 | 9,5
|
| YE4-200L-4 | 30 | 40 | 56,5 | 1480 | 94,9 | 0,85 | 76 | 2,2 | 2,0 | 2,3 | 9,0
|
| YE4-225S-4 | 37 | 50 | 69,5 | 1485 | 95,2 | 0,85 | 76 | 2,2 | 2,0 | 2,3 | 9,0
|
| YE4-225M-4 | 45 | 60 | 84,3 | 1485 | 95,4 | 0,85 | 78 | 2,2 | 2,0 | 2,3 | 9,0
|
| YE4-250M-4 | 55 | 75 | 101,6 | 1485 | 95,7 | 0,86 | 79 | 2,2 | 2,0 | 2,3 | 9,0
|
| YE4-280S-4 | 75 | 100 | 136,4 | 1490 | 96,0 | 0,87 | 8o | 2,2 | 2,0 | 2,3 | 8,5
|
| YE4-280M-4 | 90 | 125 | 162 | 1490 | 96,1 | 0,89 | 80 | 2,2 | 2,0 | 2,3 | 8,5
|
| YE4-315S-4 | 110 | 150 | 195 | 1490 | 96,3 | 0,89 | 88 | 2,8 | 1,8 | 2,2 | 8,5
|
| YE4-315M-4 | 132 | 180 | 234 | 1490 | 96,4 | 0,89 | 88 | 2,8 | 1,8 | 2,2 | 8,5
|
| YE4-315L1-4 | 160 | 220 | 280 | 1490 | 96,6 | 0,9 | 88 | 2,8 | 1,8 | 2,2 | 8,5
|
| YE4-315L2-4 | 200 | 270 | 349 | 1490 | 96,7 | 0,9 | 88 | 2,8 | 1,8 | 2,2 | 8,5
|
| YE4-355M1-4 | 220 | 375 | 384 | 1490 | 96,7 | 0,9 | 92 | 2,8 | 1,8 | 2,2 | 8,5
|
| YE4-355M2-2 | 250 | 340 | 436 | 1490 | 96,7 | 0,9 | 92 | 2,8 | 1,8 | 2,2 | 8,5
|
| YE4-355L1-4 | 280 | 380 | 489 | 1490 | 96,7 | 0,9 | 92 | 2,8 | 1,8 | 2,2 | 8,5
|
| YE4-355L2-4 | 315 | 430 | 550 | 1490 | 96,7 | 0,9 | 92 | 2,8 | 1,8 | 2,2 | 8,5
|
| YE4-3551-4 | 355 | 475 | 634 | 1490 | 96,7 | 0,88 | 92 | 2,8 | 0,9 | 1,8 | 8,5
|
| YE4-3552-4 | 400 | 535 | 714 | 1490 | 96,7 | 0,88 | 92 | 2,8 | 0,9 | 1,8 | 8,5
|
| YE4-3553-4 | 450 | 600 | 803 | 1490 | 96,7 | 0,88 | 92 | 2,8 | 0,8 | 1,8 | 8,5
|
| Синхронная частота вращения 1000 об/мин (6п) | |||||||||||
| YE4-90s-6 | 0,75 | 1 | 1,97 | 945 | 82,7 | 0,70 | 57 | 1,6 | 2,1 | 2,1 | 7,5
|
| YE4-90L-6 | 1,1 | 1,5 | 2,83 | 950 | 84,5 | 0,70 | 57 | 1,6 | 2,1 | 2,1 | 7,5
|
| YE4-100L-6 | 1,5 | 2 | 3,74 | 955 | 85,9 | 0,71 | 61 | 1,6 | 2,1 | 2,1 | 7,5
|
| YE4-112M-6 | 2,2 | 3 | 5,4 | 960 | 87,4 | 0,71 | 65 | 1,6 | 2,1 | 2,1 | 7,5
|
| YE4-132s-6 | 3 | 4 | 7,3 | 970 | 88,6 | 0,71 | 69 | 1,6 | 2,0 | 2,1 | 7,5
|
| YE4-132M1-6 | 4 | 5,5 | 9,4 | 970 | 89,5 | 0,72 | 69 | 1,6 | 2,0 | 2,1 | 8,0
|
| YE4-132M2-6 | 5,5 | 7,5 | 12,8 | 970 | 90,5 | 0,72 | 69 | 1,6 | 2,0 | 2,1 | 8,0
|
| YE4-160M-6 | 7,5 | 10 | 16,4 | 975 | 91,3 | 0,76 | 73 | 2,2 | 2,0 | 2,1 | 8,0
|
| YE4-160L-6 | 11 | 15 | 23,5 | 975 | 92,3 | 0,77 | 73 | 2,2 | 2,0 | 2,1 | 8,0
|
| YE4-180L-6 | 15 | 20 | 30,7 | 980 | 92,9 | 0,80 | 73 | 2,2 | 2,0 | 2,1 | 8,5
|
| YE4-200L1-6 | 18,5 | 25 | 37,6 | 980 | 93,4 | 0,80 | 73 | 2,2 | 2,0 | 2,1 | 8,5
|
| YE4-200L2-6 | 22 | 30 | 44,0 | 980 | 93,7 | 0,81 | 73 | 2,2 | 2,0 | 2,1 | 8,5
|
| YE4-225M-6 | 30 | 40 | 59,0 | 985 | 94,2 | 0,82 | 74 | 2,2 | 2,0 | 2,1 | 8,3
|
| YE4-250M-6 | 37 | 50 | 71,7 | 985 | 94,5 | 0,83 | 76 | 2,2 | 2,0 | 2,1 | 8,3
|
| Синхронная частота вращения 1000 об/мин (6п) | |||||||||||
| YE4-280s-6 | 45 | 60 | 86,9 | 985 | 94,8 | 0,83 | 78 | 2,2 | 2,0 | 2,0 | 8,5
|
| YE4-280M-6 | 55 | 75 | 104,6 | 985 | 95,1 | 0,84 | 78 | 2,2 | 2,0 | 2,0 | 8,5
|
| YE4-315S-6 | 75 | 100 | 142,2 | 990 | 95,4 | 0,84 | 83 | 2,8 | 1,6 | 2,0 | 8,0
|
| YE4-315M-6 | 90 | 125 | 168,3 | 990 | 95,6 | 0,85 | 83 | 2,8 | 1,6 | 2,0 | 8,0
|
| YE4-315L1-6 | 110 | 150 | 205 | 990 | 95,8 | 0,85 | 83 | 2,8 | 1,6 | 2,0 | 8,0
|
| YE4-315L2-6 | 132 | 180 | 243 | 990 | 96,0 | 0,86 | 83 | 2,8 | 1,6 | 2,0 | 8,0
|
| YE4-355M1-6 | 160 | 220 | 294 | 990 | 96,2 | 0,86 | 85 | 2,8 | 1,6 | 2,0 | 8,0
|
| YE4-355M2-6 | 200 | 270 | 367 | 990 | 96,3 | 0,86 | 85 | 2,8 | 1,6 | 2,0 | 8,0
|
| YE4-355L1-6 | 220 | 375 | 403 | 990 | 96,4 | 0,86 | 85 | 2,8 | 1,6 | 2,0 | 8,0
|
| YE4-355L2-6 | 250 | 340 | 458 | 990 | 96,5 | 0,86 | 85 | 2,8 | 1,6 | 2,0 | 8,0
|
| YE4-3551-6 | 280 | 380 | 538 | 990 | 96,5 | 0,82 | 91 | 2,8 | 0,9 | 1,8 | 7,9
|
| YE4-3552-6 | 315 | 430 | 604 | 990 | 96,6 | 0,82 | 91 | 2,8 | 0,9 | 1,8 | 7,9
|
| YE4-3553-6 | 355 | 475 | 681 | 990 | 96,6 | 0,82 | 91 | 2,8 | 0,9 | 1,8 | 7,9
|
| Синхронная частота вращения 750 об/мин (8п) | |||||||||||
| YE4-100L1-8 | 0,75 | 1 | 2,2 | 710 | 78,4 | 0,66 | 59 | 1,6 | 2,0 | 2,0 | 7,0
|
| YE4-100L2-8 | 1,1 | 1,5 | 3,09 | 710 | 80,8 | 0,67 | 59 | 1,6 | 2,0 | 2,0 | 7,0
|
| YE4-112M-8 | 1,5 | 2 | 4 | 710 | 82,6 | 0,69 | 61 | 1,6 | 2,0 | 2,0 | 7,0
|
| YE4-132S-8 | 2,2 | 3 | 5,7 | 715 | 84,5 | 0,70 | 64 | 1,6 | 1,8 | 2,0 | 7,5
|
| YE4-132M-8 | 3 | 4 | 7,6 | 715 | 85,9 | 0,70 | 64 | 1,6 | 1,8 | 2,0 | 7,8
|
| YE4-160M1-8 | 4 | 5,5 | 9,8 | 725 | 87,1 | 0,71 | 68 | 1,6 | 1,8 | 2,0 | 7,9
|
| YE4-160M2-8 | 5,5 | 7,5 | 13,1 | 725 | 88,3 | 0,72 | 68 | 2,2 | 1,8 | 2,0 | 8,1
|
| YE4-160L-8 | 7,5 | 10 | 17,2 | 725 | 89,3 | 0,74 | 68 | 2,2 | 1,8 | 2,0 | 7,8
|
| YE4-180L-8 | 11 | 15 | 25,0 | 735 | 90,4 | 0,74 | 70 | 2,2 | 1,8 | 2,0 | 7,9
|
| YE4-200L-8 | 15 | 20 | 33,3 | 735 | 91,2 | 0,75 | 73 | 2,2 | 1,8 | 2,0 | 8,0
|
| YE4-225S-8 | 18,5 | 25 | 40,9 | 735 | 91,7 | 0,75 | 73 | 2,2 | 1,8 | 2,0 | 8,1
|
| YE4-225M-8 | 22 | 30 | 47,8 | 735 | 92,1 | 0,76 | 73 | 2,2 | 1,8 | 2,0 | 8,3
|
| YE4-250M-8 | 30 | 40 | 63,9 | 735 | 92,7 | 0,77 | 75 | 2,2 | 1,8 | 2,0 | 7,9
|
| YE4-280S-8 | 37 | 50 | 77,4 | 735 | 93,1 | 0,78 | 76 | 2,2 | 1,8 | 2,0 | 7,9
|
| YE4-280M-8 | 45 | 60 | 93,9 | 740 | 93,4 | 0,78 | 76 | 2,2 | 1,8 | 2,0 | 7,9
|
| YE4-315S-8 | 55 | 75 | 111,5 | 740 | 93,7 | 0,80 | 82 | 2,8 | 1,6 | 2,0 | 8,2
|
| YE4-315M-8 | 75 | 100 | 151,2 | 740 | 94,2 | 0,80 | 82 | 2,8 | 1,6 | 2,0 | 7,6
|
| YE4-315L1-8 | 90 | 125 | 178,8 | 740 | 94,4 | 0,81 | 82 | 2,8 | 1,6 | 2,0 | 7,7
|
| YE4-315L2-8 | 110 | 150 | 217,9 | 740 | 94,7 | 0,81 | 82 | 2,8 | 1,6 | 2,0 | 7,7
|
| YE4-355M1-8 | 132 | 180 | 261 | 740 | 94,9 | 0,81 | 89 | 2,8 | 1,6 | 2,0 | 7,7
|
| YE4-355M2-8 | 160 | 220 | 312 | 740 | 95,1 | 0,82 | 89 | 2,8 | 1,6 | 2,0 | 7,7
|
| YE4-355L1-8 | 185 | 274 | 359 | 740 | 95,3 | 0,82 | 89 | 2,8 | 1,6 | 2,0 | 7,8
|
| YE4-355L2-8 | 260 | 270 | 388 | 740 | 95,4 | 0,82 | 89 | 2,8 | 1,6 | 2,0 | 7,8
|
| YE4-3551-8 | 220 | 375 | 438 | 740 | 95,4 | 0,80 | 89 | 2,8 | 1,1 | 1,8 | 7,6
|
| YE4-3552-8 | 250 | 340 | 498 | 740 | 95,4 | 0,80 | 89 | 2,8 | 1,1 | 1,8 | 7,6
|
| YE4-3553-8 | 315 | 430 | 627 | 740 | 95,4 | 0,80 | 89 | 2,8 | 0,9 | 1,8 | 7,6 |
| Типоразмер | Число полюсов | Монтажные размеры | Габаритные размеры | |||||||||||||
| A | A/2 | B | C | H | K | D | E | F | G | AB | AC | AD | HD | L | ||
| 80M | 2,4,6 | 125 | 62,5 | 100 | 50 | 80 | 10 | 19 | 40 | 6 | 15,5 | 165 | 175 | 145 | 220 | 305 |
| 9os | 2,4,6 | 140 | 710 | 100 | 56 | 90 | 10 | 24 | 50 | 8 | 20 | 180 | 205 | 170 | 265 | 360 |
| 9oL | 2,4,6 | 140 | 70 | 125 | 56 | 90 | 10 | 24 | 50 | 8 | 20 | 180 | 205 | 170 | 265270 | 390 |
| 100L | 2,4,6,8 | 160 | 80 | 140 | 63 | 100 | 12 | 28 | 60 | 8 | 24 | 205 | 215 | 180 | 310 | 435 |
| 112M | 2,4,6,8 | 190 | 95 | 140 | 70 | 112 | 12 | 28 | 60 | 8 | 24 | 230 | 255 | 200 | 365 | 440 |
| 132S | 2,4,6,8 | 216 | 108 | 140 | 89 | 132 | 12 | 38 | 80 | 10 | 33 | 270 | 310 | 230 | 365 | 510 |
| 132M | 4,6,8 | 216 | 108 | 178 | 89 | 132 | 12 | 38 | 80 | 10 | 33 | 270 | 310 | 230 | 425 | 550 |
| 16OM | 2,4,6,8 | 254 | 127 | 210 | 108 | 160 | 15 | 42 | 110 | 12 | 37 | 320 | 340 | 260 | 425 | 730 |
| 16OL | 2,4,6,8 | 254 | 127 | 254 | 108 | 160 | 15 | 42 | 110 | 12 | 37 | 320 | 340 | 260 | 460 | 760 |
| 18OM | 2,4 | 279 | 139,5 | 241 | 121 | 180 | 15 | 48 | 110 | 14 | 42,5 | 355 | 390 | 285 | 460 | 770 |
| 180L | 4,6,8 | 279 | 139,5 | 279 | 121 | 180 | 15 | 48 | 110 | 14 | 42,5 | 355 | 390 | 285 | 520 | 800 |
| 200L | 2,4,6,8 | 318 | 159 | 305 | 133 | 200 | 19 | 55 | 110 | 16 | 49 | 395 | 445 | 320 | 575 | 860 |
| 225S | 4,8 | 356 | 178 | 286 | 149 | 225 | 19 | 60 | 140 | 18 | 53 | 435 | 495 | 350 | 575 | 830 |
| 225M | 2
4,6,8 |
356
356 |
178
178 |
311
311 |
149
149 |
225
225 |
19
19 |
55
60 |
110
140 |
18
18 |
49
53 |
435
435 |
495
495 |
350
350 |
575
575 |
830
860 |
| 250M | 2
4,6,8 |
406
406 |
203
203 |
349
349 |
168
168 |
250
250 |
24
24 |
60
65 |
140
140 |
18
18 |
53
56 |
490
490 |
550
550 |
390
390 |
635
635 |
990
990 |
| 280S | 2
4,6,8 |
457
457 |
228,5
228,5 |
368
368 |
190
190 |
280
280 |
24
24 |
65
75 |
140
140 |
18
20 |
56
67,5 |
550
550 |
630
630 |
435
435 |
705
705 |
990
990 |
| 280M | 2
4,6,8 |
457
457 |
228,5
228,5 |
419
419 |
190
190 |
280
280 |
24
24 |
65
75 |
140
140 |
18
20 |
58
67,5 |
550
550 |
630
630 |
435
435 |
705
705 |
1040
1040 |
| 315S | 2
4,6,8,10 |
508
508 |
254
254 |
406
406 |
216
216 |
315
315 |
28
28 |
65
80 |
140
170 |
18
22 |
58
71 |
635
635 |
645
645 |
530
530 |
845
845 |
1180
1290 |
| 315M | 2
4,6,8,10 |
508
508 |
254
254 |
457
457 |
216
216 |
315
315 |
28
28 |
65
80 |
140
170 |
18
22 |
58
71 |
635
635 |
645
645 |
530
530 |
845
845 |
1210
1320 |
| 315L | 2
4,6,8,10 |
508
508 |
254
254 |
508
508 |
216
216 |
315
315 |
28
28 |
65
80 |
140
170 |
18
22 |
58
71 |
635
635 |
645
645 |
530
530 |
845
845 |
1210
1320 |
| 355M | 2
4,6,8,10 |
610
610 |
305
305 |
560
560 |
254
254 |
355
355 |
28
28 |
75
95 |
140
170 |
20
25 |
67,5
86 |
730
730 |
710
710 |
655
655 |
1010
1010 |
1500
1530 |
| 355L | 2
4,6,8,10 |
610
610 |
305
305 |
630
630 |
254
254 |
355
355 |
28
28 |
75
95 |
140
170 |
20
25 |
67,5
86 |
730
730 |
710
710 |
655
655 |
1010
1010 |
1500
1530 |
| 3551 | 2 | 630 | 315 | 800 | 224 | 355 | 35 | 80 | 170 | 22 | 71 | 760 | 770 | 760 | 1130 | 1870 |
| 3552 3553 |
4,6,8 | 630 630 |
315 315 |
800 800 |
224 224 |
355 355 |
35 35 |
110 110 |
210 210 |
28 28 |
100 100 |
760 760 |
770 770 |
760 760 |
1130 1130 |
1920 1920 |
| Типоразмер | Число полюсов | Монтажные размеры | Габаритные размеры | ||||||||||||||||||||
| A | A/2 | B | C | H | K | D | E | F | G | M | N | P | R | S | T | дыра | AB | AC | AD | HD | L | ||
| 80M | 2,4,6 | 125 | 62,5 | 100 | 50 | 80 | 10 | 19 | 40 | 6 | 15,5 | 165 | 175 | 200 | 0 | 12 | 3,5 | 4 | 165 | 175 | 145 | 220 | 305 |
| 90S | 2,4,6 | 140 | 70 | 100 | 56 | 90 | 10 | 24 | 50 | 8 | 20 | 165 | 205 | 200 | 12 | 3,5 | 4 | 180 | 205 | 170 | 265 | 395 | |
| 90L | 2,4,6 | 140 | 70 | 125 | 56 | 90 | 10 | 24 | 50 | 8 | 20 | 165 | 205 | 200 | 12 | 3,5 | 4 | 180 | 205 | 170 | 265 | 425 | |
| 100L | 2,4,G,8 | 160 | 80 | 140 | 63 | 100 | 12 | 28 | 60 | 8 | 24 | 215 | 215 | 250 | 15 | 4 | 4 | 205 | 215 | 180 | 270 | 435 | |
| 112M | 2,4,68 | 190 | 95 | 140 | 70 | 112 | 12 | 28 | 60 | 8 | 24 | 215 | 255 | 250 | 15 | 4 | 4 | 230 | 255 | 200 | 310 | 475 | |
| 132S | 2,4,6,8 | 216 | 108 | 140 | 89 | 132 | 12 | 38 | 80 | 10 | 33 | 265 | 310 | 300 | 15 | 4 | 4 | 270 | 310 | 230 | 365 | 535 | |
| 132M | 2,4,6,8 | 216 | 108 | 178 | 89 | 132 | 12 | 38 | 80 | 10 | 33 | 265 | 310 | 300 | 15 | 4 | 4 | 270 | 310 | 230 | 365 | 550 | |
| 160M | 2,4,68 | 254 | 127 | 210 | 108 | 160 | 15 | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 19 | 5 | 4 | 320 | 340 | 260 | 425 | 730 | |
| 160L | 2,4,68 | 254 | 127 | 254 | 108 | 160 | 15 | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 19 | 5 | 4 | 320 | 340 | 260 | 425 | 760 | |
| 180M | 2,4 | 279 | 139,5 | 241 | 121 | 180 | 15 | 48 | 110 | 14 | 42,5 | 300 | 250 | 350 | 19 | 5 | 4 | 355 | 390 | 285 | 460 | 805 | |
| 180L | 4,6,8 | 279 | 139,5 | 279 | 121 | 180 | 15 | 48 | 110 | 14 | 42,5 | 300 | 250 | 350 | 19 | 5 | 4 | 355 | 390 | 285 | 460 | 835 | |
| 200L | 2,4,6,8 | 318 | 159 | 305 | 133 | 200 | 19 | 55 | 110 | 16 | 49 | 350 | 300 | 400 | 19 | 5 | 8 | 395 | 445 | 320 | 520 | 890 | |
| 225S | 4,8 | 356 | 178 | 286 | 149 | 225 | 19 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 19 | 5 | 8 | 435 | 495 | 350 | 575 | 865 | |
| 225M | 2 | 356 | 178 | 311 | 149 | 225 | 19 | 55 | 110 | 16 | 49 | 400 | 350 | 450 | 19 | 5 | 8 | 435 | 495 | 350 | 575 | 865 | |
| 4,6,8 | 356 | 178 | 311 | 149 | 225 | 19 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 19 | 5 | 8 | 435 | 495 | 350 | 575 | 895 | ||
| 250M | 2 | 406 | 203 | 349 | 168 | 250 | 24 | 60 | 140 | 18 | 53 | 500 | 450 | 550 | 19 | 5 | 8 | 490 | 550 | 390 | 635 | 995 | |
| 4,6,8 | 406 | 203 | 349 | 168 | 250 | 24 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 19 | 5 | 8 | 490 | 550 | 390 | 635 | 995 | ||
| 280S | 2 | 457 | 228,5 | 368 | 190 | 280 | 24 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 19 | 5 | 8 | 550 | 630 | 435 | 705 | 1030 | |
| 4,6,8 | 457 | 228,5 | 368 | 190 | 280 | 24 | 75 | 140 | 20 | 67,5 | 500 | 450 | 550 | 19 | 5 | 8 | 550 | 630 | 435 | 705 | 1030 | ||
| 280M | 2 | 457 | 228,5 | 419 | 190 | 280 | 24 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 19 | 5 | 8 | 550 | 630 | 435 | 705 | 1080 | |
| 4,6,8 | 457 | 228,5 | 419 | 190 | 280 | 24 | 75 | 140 | 20 | 67,5 | 500 | 450 | 550 | 19 | 5 | 8 | 550 | 630 | 435 | 705 | 1080 | ||
| 315S | 2 | 508 | 254 | 406 | 216 | 315 | 28 | 65 | 140 | 18 | 58 | 600 | 550 | 660 | 24 | 6 | 8 | 635 | 645 | 530 | 845 | 1180 | |
| 4,6,8,10 | 508 | 254 | 406 | 216 | 315 | 28 | 80 | 170 | 22 | 71 | 600 | 550 | 660 | 24 | 6 | 8 | 635 | 645 | 530 | 845 | 1290 | ||
| 315M | 2 | 508 | 254 | 457 | 216 | 315 | 28 | 65 | 140 | 18 | 58 | 600 | 550 | 660 | 24 | 6 | 8 | 635 | 645 | 530 | 845 | 1210 | |
| 4,6,8,10 | 508 | 254 | 457 | 216 | 315 | 28 | 80 | 170 | 22 | 71 | 600 | 550 | 660 | 24 | 6 | 8 | 635 | 645 | 530 | 845 | 1320 | ||
| 315L | 2 | 508 | 254 | 508 | 216 | 315 | 28 | 65 | 140 | 18 | 58 | 600 | 550 | 660 | 24 | 6 | 8 | 635 | 645 | 530 | 845 | 1210 | |
| 4,6,8,10 | 508 | 254 | 508 | 216 | 315 | 28 | 80 | 170 | 22 | 71 | 600 | 550 | 660 | 24 | 6 | 8 | 635 | 645 | 530 | 845 | 1320 | ||
| 355M | 2 | 610 | 305 | 560 | 254 | 355 | 28 | 75 | 140 | 20 | 67,5 | 740 | 680 | 800 | 24 | 6 | 8 | 730 | 710 | 655 | 1010 | 1500 | |
| 4,6,8,10 | 610 | 305 | 560 | 254 | 355 | 28 | 95 | 170 | 25 | 86 | 740 | 680 | 800 | 24
24 |
6 | 8 | 730 | 710 | 655 | 1010 | 1530 | ||
| 355L | 2 | 610 | 305 | 630 | 254 | 355 | 28 | 75 | 140 | 20 | 67,5 | 740 | 680 | 800 | 6 | 8 | 730 | 710 | 655 | 1010 | 1500 | ||
| 4,6,8,10 | 610 | 305 | 630 | 254 | 355 | 28 | 95 | 170 | 25 | 86 | 740 | 680 | 800 | 24 | 6 | 8 | 730 | 710 | 655 | 1010 | 1530 | ||
| 3551 | 2 | 630 | 315 | 800 | 224 | 355 | 35 | 80 | 170 | 22 | 71 | 840 | 780 | 900 | 24 | 6 | 8 | 760 | 900 | 760 | 1130 | 1870 | |
| 3552
3553 |
4,6,8 | 630 | 315 | 800 | 224 | 355 | 35 | 110 | 210 | 28 | 100 | 840 | 780 | 900 | 24 | 6 | 8 | 760 | 900 | 760 | 1130 | 1920 | |
| Типоразмер | Число полюсов | Монтажные размеры | Габаритные размеры | |||||||||||||
| D | E | F | G | M | N | P | R | S | T | дыра | AC | AD | HD | L | ||
| 80M | 2,4,6 | 19 | 40 | 6 | 15,5 | 165 | 130 | 200 | 0 | 12 | 3,5 | 4 | 175 | 145 | - | 305 |
| 90S | 2,4,6 | 24 | 50 | 8 | 20 | 165 | 130 | 200 | 12 | 3,5 | 4 | 205 | 170 | - | 395 | |
| 90L | 2,4,6 | 24 | 50 | 8 | 20 | 165 | 130 | 200 | 12 | 3,5 | 4 | 205 | 170 | - | 425 | |
| 100L | 2,4,6,8 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 15 | 4 | 4 | 215 | 180 | 245 | 435 | |
| 112M | 2A6,8 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 15 | 4 | 4 | 255 | 200 | 275 | 475 | |
| 132S | 2A6,8 | 38 | 80 | 10 | 33 | 265 | 230 | 300 | 15 | 4 | 4 | 310 | 230 | 335 | 535 | |
| 132M | 4,6,8 | 38 | 80 | 10 | 33 | 265 | 230 | 300 | 15 | 4 | 4 | 310 | 230 | 335 | 550 | |
| 160M | 2,4,6,8 | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 19 | 5 | 4 | 340 | 260 | 390 | 730 | |
| 160L | 2,4,6,8 | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 19 | 5 | 4 | 340 | 260 | 390 | 760 | |
| 180M | 2,4 | 48 | 110 | 14 | 42,5 | 300 | 250 | 350 | 19 | 5 | 4 | 390 | 285 | 435 | 805 | |
| 180L | 4,6,8 | 48 | 110 | 14 | 42,5 | 300 | 250 | 350 | 19 | 5 | 4 | 390 | 285 | 435 | 835 | |
| 200L | 2,4,6,8 | 55 | 110 | 16 | 49 | 300 | 300 | 400 | 19 | 5 | 4 | 445 | 320 | 495 | 890 | |
| 225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 19 | 5 | 8 | 495 | 350 | 550 | 865 | |
| 225M | 2 | 55 | 110 | 16 | 49 | 400 | 350 | 450 | 19 | 5 | 8 | 495 | 350 | 550 | 865 | |
| 4,6,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 19 | 5 | 8 | 495 | 350 | 550 | 895 | ||
| 250M | 2 | 60 | 140 | 18 | 53 | 500 | 450 | 550 | 19 | 5 | 8 | 550 | 390 | 615 | 995 | |
| 4,6,8 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 19 | 5 | 8 | 550 | 390 | 615 | 995 | ||
| 280S | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 19 | 5 | 8 | 630 | 435 | 675 | 1030 | |
| 4,6,8 | 75 | 140 | 20 | 67,5 | 500 | 450 | 550 | 19 | 5 | 8 | 630 | 435 | 675 | 1030 | ||
| 280M | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 19 | 5 | 8 | 630 | 435 | 675 | 1080 | |
| 4,6,8 | 75 | 140 | 20 | 67,5 | 500 | 450 | 550 | 19 | 5 | 8 | 630 | 435 | 675 | 1080 | ||
| Типоразмер | Число полюсов | Монтажные размеры | Габаритные размеры | |||||||||||||
| D | E | F | G | M | N | P | R | S | T | дыра | AC | AD | HD | L | ||
| 180M | 2,4,6,8 | 48 | 110 | 14 | 42,5 | 300 | 250 | 350 | 0 | 19 | 5 | 4 | 390 | 285 | 505 | 825 |
| 180L | 2,4,6,8 | 48 | 110 | 14 | 42,5 | 300 | 250 | 350 | 19 | 5 | 4 | 390 | 285 | 505 | 845 | |
| 200L | 4,4,6,8 | 55 | 110 | 16 | 49 | 350 | 300 | 400 | 19 | 5 | 4 | 445 | 320 | 565 | 940 | |
| 225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 19 | 5 | 8 | 495 | 350 | 625 | 945 | |
| 225M | 2 | 55 | 110 | 16 | 49 | 400 | 350 | 450 | 19 | 5 | 8 | 495 | 350 | 625 | 945 | |
| 4,6,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 19 | 5 | 8 | 495 | 350 | 625 | 975 | ||
| 250M | 2 | 60 | 140 | 18 | 53 | 500 | 450 | 550 | 19 | 5 | 8 | 550 | 390 | 670 | 1095 | |
| 4,6,8 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 19 | 5 | 8 | 550 | 390 | 670 | 1095 | ||
| 280S | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 19 | 5 | 8 | 630 | 435 | 745 | 1155 | |
| 4,6,8 | 75 | 140 | 20 | 67,5 | 500 | 450 | 550 | 19 | 5 | 8 | 630 | 435 | 745 | 1155 | ||
| 280M | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 19 | 5 | 8 | 630 | 435 | 745 | 1195 | |
| 4,6,8,10 | 75 | 140 | 20 | 67,5 | 500 | 450 | 550 | 19 | 5 | 8 | 630 | 435 | 745 | 1195 | ||
| 315S | 2 | 65 | 140 | 18 | 58 | 600 | 550 | 660 | 24 | 6 | 8 | 645 | 530 | 900 | 1280 | |
| 4,6,8,10 | 80 | 170 | 22 | 71 | 600 | 550 | 660 | 24 | 6 | 8 | 645 | 530 | 900 | 1400 | ||
| 315M | 2 | 65 | 140 | 18 | 58 | 600 | 550 | 660 | 24 | 6 | 8 | 645 | 530 | 900 | 1310 | |
| 4,6,8,10 | 80 | 170 | 22 | 71 | 600 | 550 | 660 | 24 | 6 | 8 | 645 | 530 | 900 | 1430 | ||
| 315L | 2 | 65 | 140 | 18 | 58 | 6000 | 550 | 660 | 24 | 6 | 8 | 645 | 530 | 900 | 1310 | |
| 4,6,8,10 | 80 | 170 | 22 | 71 | 600 | 550 | 660 | 24 | 6 | 8 | 645 | 530 | 900 | 1430 | ||
| 355M | 2 | 75 | 140 | 20 | 67,5 | 740 | 680 | 800 | 24 | 6 | 8 | 710 | 655 | 1010 | 1640 | |
| 4,6,8,10 | 95 | 170 | 25 | 86 | 740 | 680 | 800 | 24 | 6 | 8 | 710 | 655 | 1010 | 1670 | ||
| 355L | 2 | 75 | 140 | 20 | 67,5 | 740 | 680 | 800 | 24 | 6 | 8 | 710 | 655 | 1010 | 1640 | |
| 4,6,8,10 | 95 | 170 | 25 | 86 | 740 | 680 | 800 | 24 | 6 | 8 | 710 | 655 | 1010 | 1670 | ||
| 3551 | 2 | 80 | 170 | 22 | 71 | 840 | 780 | 900 | 24 | 6 | 8 | 900 | 760 | 1220 | 1920 | |
| 3552
3553 |
4,6,8 | 110 | 210 | 28 | 100 | 840 | 780 | 900 | 24 | 6 | 8 | 900 | 760 | 1220 | 1970 | |
| Типоразмер | Число полюсов | Монтажные размеры | Габаритные размеры | ||||||||||||||||||||
| A | A/2 | B | C | H | K | D | E | F | G | M | N | P | R | S | T | дыра | AB | AC | AD | HD | L | ||
| 80M | 2,4,6 | 125 | 62,5 | 100 | 50 | 80 | 10 | 19 | 40 | 6 | 15,5 | 100 | 80 | 120 | 0 | M6 | 3 | 4 | 165 | 175 | 145 | 220 | 305 |
| 90S | 2,4,6 | 140 | 70 | 100 | 56 | 90 | 10 | 24 | 50 | 8 | 20 | 115 | 95 | 140 | M8 | 3 | 180 | 205 | 170 | 265 | 380 | ||
| 90L | 2,4,6 | 140 | 70 | 125 | 56 | 90 | 10 | 24 | 50 | 8 | 20 | 115 | 95 | 140 | M8 | 3 | 180 | 205 | 170 | 265 | 390 | ||
| 100L | 2,4,6,8 | 160 | 80 | 140 | 63 | 100 | 12 | 28 | 60 | 8 | 24 | 130 | 110 | 160 | M8 | 3,5 | 205 | 215 | 180 | 270 | 435 | ||
| 112M | 2,4,6,8 | 190 | 95 | 140 | 70 | 112 | 12 | 28 | 60 | 8 | 24 | 130 | 110 | 160 | M8 | 3,5 | 230 | 255 | 200 | 310 | 440 | ||
| Типоразмер | Число полюсов | Монтажные размеры | Габаритные размеры | |||||||||||||
| D | E | F | G | M | N | P | R | S | T | дыра | AC | AD | HF | L | ||
| 80M | 2,4,6 | 19 | 40 | 6 | 15,5 | 100 | 80 | 120 | 0 | M8 | 3 | 4 | 175 | 145 | - | 305 |
| 90S | 2,4,6 | 24 | 50 | 8 | 20 | 115 | 95 | 140 | M8 | 3 | 205 | 170 | - | 360 | ||
| 90L | 2,4,6 | 24 | 50 | 8 | 20 | 115 | 95 | 140 | M8 | 3 | 205 | 170 | - | 390 | ||
| 100L | 2,4,6,8 | 28 | 60 | 8 | 24 | 130 | 110 | 160 | M8 | 3,5 | 215 | 180 | 245 | 435 | ||
| 112M | 2,4,6,8 | 28 | 60 | 8 | 24 | 130 | 110 | 160 | M8 | 3,5 | 255 | 200 | 275 | 440 | ||
Широко используется в транспортной, металлургической, текстильной, печатной и крашеной, химической, горной, ветряной, водяной насосной и других отраслях промышленности.
Специальный двигатель для каменных машин и оборудования, изготовленные на заказ двигатели с специальными спецификациями для мощности требования, и двигатели с различными частотами и различными давлениями.
Специальный двигатель для каменных машин и оборудования, изготовленные на заказ двигатели с специальными спецификациями для мощности требования, и двигатели с различными частотами и различными давлениями.
Серия YE3 представляет собой сверхвысокоэффективный полностью закрытый трехфазный асинхронный электродвигатель, изготовленный с применением новых материалов и новых технологий.
Специальный двигатель для каменных машин и оборудования, изготовленные на заказ двигатели с специальными спецификациями для мощности требования, и двигатели с различными частотами и различными давлениями.
Взрывозащищенный трехфазный асинхронный двигатель серии YBX3 предназначен для наведения взрывозащищенных двигателей серии YB2, в сочетании с реальной ситуацией в индустрии взрывозащищенных двигателей и на рынке Китая и разработан, является обновленным продуктом взрывозащищенных двигателей серии YB2.
Серия YE3 представляет собой сверхвысокоэффективный полностью закрытый трехфазный асинхронный электродвигатель, изготовленный с применением новых материалов и новых технологий.
Специальный двигатель для каменных машин и оборудования, изготовленные на заказ двигатели с специальными спецификациями для мощности требования, и двигатели с различными частотами и различными давлениями.
Специальный двигатель для каменных машин и оборудования, изготовленные на заказ двигатели с специальными спецификациями для мощности требования, и двигатели с различными частотами и различными давлениями.
Специальный двигатель для каменных машин и оборудования, изготовленные на заказ двигатели с специальными спецификациями для мощности требования, и двигатели с различными частотами и различными давлениями.
Специальный двигатель для каменных машин и оборудования, изготовленные на заказ двигатели с специальными спецификациями для мощности требования, и двигатели с различными частотами и различными давлениями.
Использование метода соединения изменяющей обмотки для изменения скорости вращения и выходной мощности двигателя, чтобы привести его в соответствие с нагрузочными характеристиками механического оборудования, упрощает систему передач, эффективную и энергосберегающую.
Специальный двигатель для каменных машин и оборудования, изготовленные на заказ двигатели с специальными спецификациями для мощности требования, и двигатели с различными частотами и различными давлениями.
Серия электродвигателей YVFEJ2 является одной из новых разработок нашей компании. Его конструкция представляет собой комбинацию серий YEJ2 и YVF2.
Специальный двигатель для каменных машин и оборудования, изготовленные на заказ двигатели с специальными спецификациями для мощности требования, и двигатели с различными частотами и различными давлениями.
Специальный двигатель для каменных машин и оборудования, изготовленные на заказ двигатели с специальными спецификациями для мощности требования, и двигатели с различными частотами и различными давлениями.
